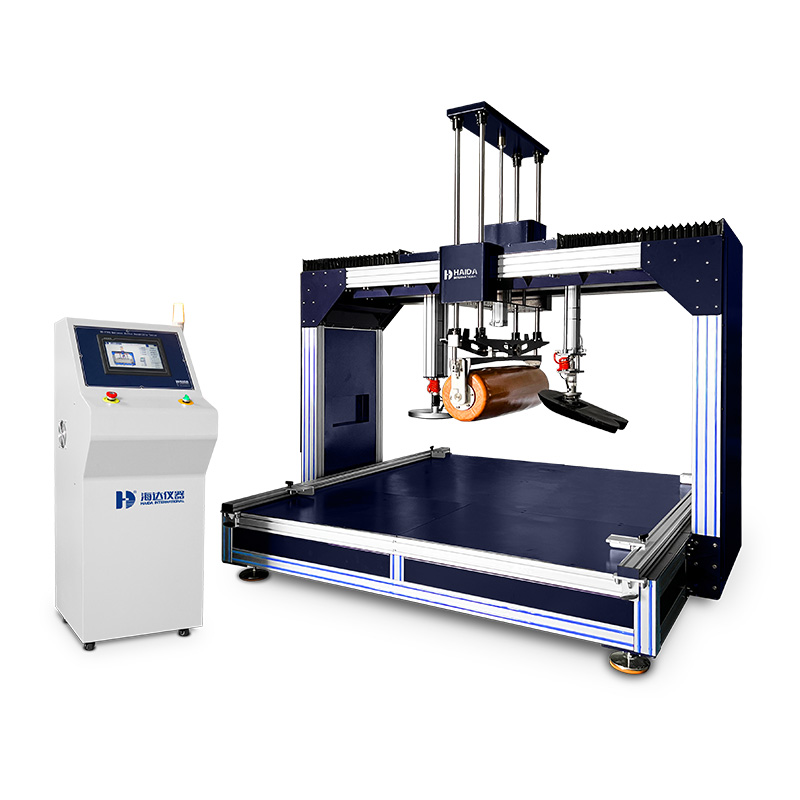

HD-F764-S 床墊滾壓試驗儀（觸摸屏款三合一）
作者： 發布日期：2025-10-28
一、產品功能本機適用適用于強力彈簧床墊、普通彈簧床墊、泡沫床墊、棕纖維彈性床墊的綜合力學測試。模擬人類睡眠中不斷的翻滾而設計的機器，采用一個滾動式加載模塊水平放置在床墊規定的加載部位，以一定頻率滾動，對床墊進行往復加載，以檢驗床墊對長期重復性滾動載荷的承受能力。其中還配備了包括測高、軟硬度、滾動疲勞的測試；符合國家、EN、ASTM（選購）等多個測試標準要求。
二、主要技術參數
| 指標 | 參數 |
| 力值傳感器 | 2kN*2 |
| 伺服電機 | 0.4kW、1.5kW |
| 電缸行程 | 行程450mm，最大推力1.39kN |
| 控制方式 | PLC |
| 顯示方式 | 觸摸屏顯示 |
| 測試速度 | 10～18次/min（GB/EN 16±2次/min，ASTM不大于20次/min）滾壓測試 |
| 滾動行程 | 國標/EN離中心左右滾動250mm ；ASTM 床墊寬度70%或者965mm兩者取小值（選配） |
| 滾動驅動 | 伺服電機配合同步帶驅動 |
| 厚度及損失測試 | 位移精度±0.1mm，加載速度50～250mm/min， 力值加載精度0.1～480N±0.1N |
| 軟硬度測試位移精度 | 位移精度±0.1mm，加載速度50～250mm/min， 力值加載精度0.1～1300N±0.1N |
| 邊緣耐久性測試 | 1000N(循環5000次每次保壓1～3S)氣缸施力 |
| 升降組件 | 氣缸驅動 |
| 輥 筒 | 圓滾筒靜荷載為（1400±7）N /六角滾筒109±4kg（選配） |
| 滾動疲勞測試 | 圓滾筒30000次（六角滾筒100000次 ） |
| 數據輸出 | USB輸出 |
| 適用最大床墊尺寸 | 2200x2000x400mm（L*W*H）） |
| 電 源 | 1∮ AC 220V 50Hz |
| 整機功率 | 約2.2kW |
| 氣 壓 | ≥6kg/cm² |
| 機臺尺寸 | 2650mm×2340mm×2150mm（L*W*H）滾筒抬起最高2670 |
| 機臺重量 | 約1.4T |
| 主要測試項目 | “滾動疲勞試驗”、“軟硬度試驗”、“厚度損失試驗（測高）”、、“邊部耐久性試驗” |
三、操作原理
將床墊用夾具固定在試驗機平臺中心位置，采用一個滾動式加載模塊置于水平放置的床墊的加載部位，以一定頻率滾動，對床墊進行往復加載，以檢驗床墊對長期重復性滾動荷載的承受能力。按照測試標準設定好測試條件，進行各個項目的測試；軟件自動計算測試結果并保存！
四、試驗標準
QB/T 1952.2-2023、GBT 26706-2011、EN 1957-2012、ASTM F1566-2014(選購)等。
五、產品特點
（一）硬件特點
1.本測試儀采用加厚鋁型材框架與鋼材組合，整體大方穩固；底座采用分體式設計，便捷運輸與移動；
2.采用開放式設計，夾具采用可移動式安裝，全部采用便于拆卸式設計，安裝、拆卸便捷；
3.使用品牌氣缸，可靠推力足，固定式升降結構，穩定可靠；
4.兼顧圓滾筒、六角滾筒（需要選購），模塊式設計，整組快速拆卸安裝；兼顧更多測試標準；
5.關鍵活動部位采用高品質的進口材料，保證耐久性和穩定性。
（二）軟件特點
1.控制系統采用PLC自主研發程序+操作界面，功能界面簡潔直觀，操作便捷；
2.采用伺服電機驅動，位移、速度、推力控制精準，穩定可靠；
3.本機可通過USB端導出測試界面，可自定義設置測試參數，測試完成自動停機；
4.軟件具有故障報警提示、斷電記憶功能、實時監控功能；可基本實現無人看管試驗，試驗完成或試件損壞會自動停止該項試驗，同時自動保留測試結果。
5..斷電記憶、限位保護、過載保護等設計，保證操作更安全。
六、產品出廠配置
| 配置 | 名稱（單位） | 明細 |
| 標準配置 | 文件（份） | 合格證*1、說明書*1、保修卡*1、配件清單*1 |
| 警示標簽（張） | 警示貼*3 | |
| 電源線（條） | 國標*1 | |
| 電腦（套） | 聯想*1 | |
| 氣管（條） | Φ8氣管*1 | |
| 氣缸（條） | SE63×500S*2 | |
| 電缸 | GG60*1 | |
| 軟硬度加載盤 | （EN/國標）Φ355R20曲率800壓盤*1 | |
| 滾筒(套) | （EN/國標）圓滾筒*1 | |
| 夾具(套) | 標準障礙塊*4，樣品固定夾具*2 | |
| 選購 | 滾筒(套) | （ASTM）六角滾筒*1 |
| 加載盤 | （ASTM）Φ344H12*1 | |
| 電源線（條） | 英標/歐標/美標/南非等 | |
| 空壓機（臺） | 3P以上*1 |
七、產品配件清單
| 序號 | 配件名稱 | 品牌 | 配件規格 | 產地 |
| 1 | 伺服電機 | 國產 | 0.4kW | 中國 |
| 2 | 伺服電機 | 國產 | 1.5kW | 中國 |
| 3 | 行星減速機 | 國產 | TF120-15-S2-P2 | 中國 |
| 4 | 二聯件 | 亞德客 | BFC30001 | 中國臺灣 |
| 5 | 電磁閥 | 亞德客 | 4V330C10B-DC24V | 中國臺灣 |
| 6 | 氣缸 | 亞德客 | SE63X500S | 中國臺灣 |
| 7 | PLC | 匯川 | H3U-1616MT-XP | 中國 |
| 8 | 觸摸屏 | 昆侖通泰 | TPC1031KT（10寸） | 中國 |
| 9 | 電缸 | 國產 | DDG60*1 | 中國 |
